1-5 虚拟机与虚拟机管理程序 (VMM)

在学习了操作系统的基本功能和结构后，我们通常默认“一个物理硬件之上直接运行一个操作系统”。然而，随着计算需求的演进，如何在一套物理硬件上运行多个相互隔离的操作系统？这就引入了本节的核心内容——虚拟机技术。

一、 虚拟机的基本概念

1. 什么是虚拟机？

虚拟机 (Virtual Machine, VM) 是利用虚拟化技术，将一台物理机器虚拟成多台逻辑上的虚拟机器。

• 技术本质：通过隐藏特定计算平台的物理特性，为用户提供抽象、统一且模拟的计算环境。
• 物理与逻辑的转换：将一个物理上存在的实体（物理硬件），通过软件手段虚拟出若干个逻辑上的独立系统。

2. 虚拟机系统的核心成员

在虚拟化环境中，角色被分为了两类：

• 主机 (Host)：实际存在的、仅有一台的物理机。它提供真实的物理硬件资源（如物理 CPU、物理内存、外设）。
• 客户机 (Guest)：被虚拟化层模拟出来的若干台虚拟机。
  • 独立性：每个客户机都拥有自己虚拟的硬件（虚拟 CPU、虚拟内存等）和独立的运行环境。
  • 互不知情：各客户机之间相互隔离，不知道彼此的存在。它们都“幻觉”自己正独占整台物理机器。

二、 虚拟机管理程序 (VMM) 的两类架构

实现上述“一变多”的核心技术，是引入一个软件实现层——虚拟机管理程序 (Virtual Machine Monitor, VMM / Hypervisor)。根据 VMM 在系统中所处的层级位置，虚拟化技术主要分为两类：一型 (Type 1) 和 二型 (Type 2)。

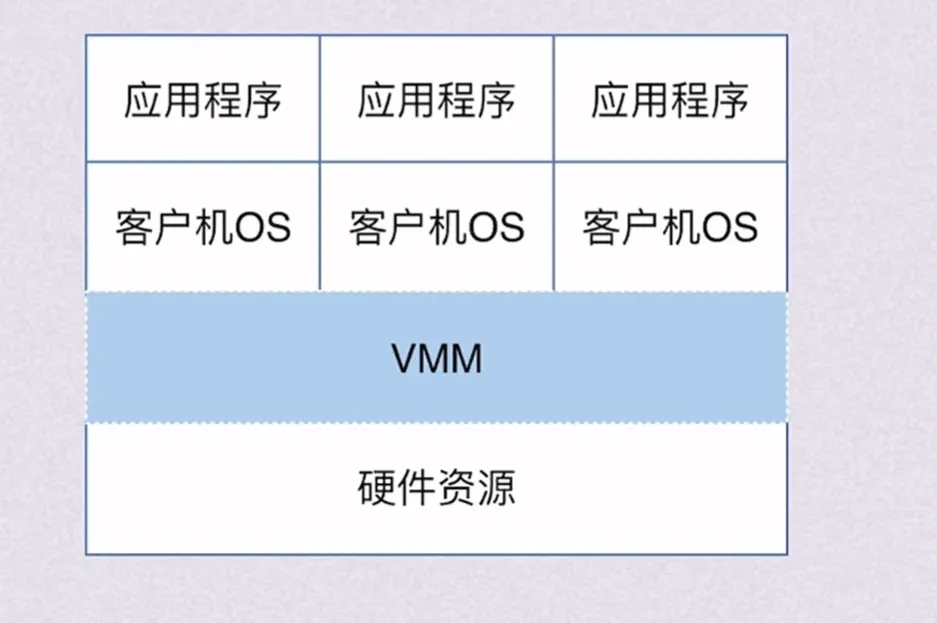

                  【 两种 VMM 架构对比示意图 】

       一型虚拟机 (裸金属架构)                 二型虚拟机 (寄居架构)
  +-------------------------------+     +-------------------------------+
  |  App 1  |  App 2  |  App 3    |     |  App 1  |  App 2  |  App 3    |
  +---------+---------+-----------+     +---------+---------+-----------+
  |  Guest OS 1  |  Guest OS 2    |     |  Guest OS 1  |  Guest OS 2    |
  +--------------+----------------+     +--------------+----------------+
  |   虚拟机管理程序 VMM (OS)     |     |   虚拟机管理程序 VMM (进程)   |
  +-------------------------------+     +-------------------------------+
  |       物理硬件 (Bare-Metal)   |     |       宿主机 OS (Host OS)     |
  +-------------------------------+     +-------------------------------+
                                        |          物理硬件             |
                                        +-------------------------------+

1. 一型虚拟机管理程序（裸金属架构 / Bare-Metal）

① 架构特征

一型 $VMM$ 直接运行在裸机（Bare-Metal）之上。此时的 $VMM$ 本身就是一个特制的、功能精简的操作系统。

② 运行状态与控制逻辑

• VMM 的状态：作为底层直接控制硬件的软件，它是唯一运行在真实 内核态 (Kernel Mode) 的程序。
• 客户机 OS (Guest OS) 的状态：运行在介于真正的内核态与用户态之间的一种虚拟内核态。
• 运行幻觉 (Illusion)：
  • 客户机 OS 的视角：它自以为运行在真硬件之上、拥有内核态特权，能直接将内核代码调入主存。
  • 物理实际：它无法直接与最底层的物理硬件交互。它的所有“特权操作”（如修改页表、控制中断）均被中间的 $VMM$ 拦截并中介控制。
• 用户应用程序：客户机上的应用程序仍正常运行在 用户态 (User Mode)，其内存分配在物理主机的用户空间内。

③ 典型代表

• VMware ESXi、Citrix XenServer、KVM (基于内核的虚拟机)。

2. 二型虚拟机管理程序（寄居架构 / Hosted）

① 架构特征

二型 $VMM$ 寄居在已有的宿主机操作系统 (Host OS) 之上。对宿主机而言，$VMM$ 只是一个普通的进程，其资源的分配和调度完全依赖于宿主机 $OS$。

② 运行状态与控制逻辑

• VMM 的状态：对物理主机而言，它运行在宿主机的 用户态 (User Mode)。
• 客户机 OS (Guest OS) 的状态：由于其载体 $VMM$ 运行在用户态，客户机 $OS$ 的所有操作在物理 CPU 看来也全都是 用户态 的。
• 资源获取方式：
  • 当客户机 $OS$ 想要访问硬件资源时，它将请求发给 $VMM$。
  • $VMM$ 无法直接操作硬件，只能通过调用宿主机 $OS$ 提供的系统调用接口（API），间接请求物理硬件资源。

③ 典型代表（个人电脑上最常用）

• VMware Workstation、Parallels Desktop、VirtualBox。

三、 深度剖析：如何理解“程序运行在 XX 态”？

💡 考研与期末必考重难点： 很多同学在初学时，容易将“用户态/内核态”误解为“程序在内存中的物理位置”。这是严重的认知偏差！“用户态”与“内核态”本质上描述的是 CPU 的指令执行状态，而非内存空间。

为了彻底扫清障碍，我们将“程序运行在某种状态”的学术含义总结如下：

1. 运行在用户态 (User Mode)

• 本质含义：该程序作为一个普通应用程序执行。
• 行为限制：CPU 处于低特权级。程序不能执行任何特权指令，无法直接访问底层的物理硬件（CPU、内存、外设）。一切涉及硬件的操作必须通过向操作系统发起系统调用（System Call）来完成。

2. 运行在内核态 (Kernel Mode)

• 本质含义：程序（如一型的 $VMM$ 或常规的操作系统的内核）拥有最高特权。
• 行为权限：CPU 允许执行包括特权指令在内的所有指令。程序可以直接读写任何物理寄存器、直接控制硬件资源并执行低级别的系统管理任务。

3. 运行在内核态和用户态之间（特指一型虚拟机中的 Guest OS）

• 逻辑视角：由于客户机 $OS$ 的职责是管理虚拟机的资源，它必须能够执行“逻辑上”的特权操作。
• 物理视角：它不能直接控制真实的物理硬件，其发出的特权请求都必须被高级控制层（$VMM$）拦截、审查和处理。
• 总结：它既不是纯粹的用户态（因为它逻辑上能管理虚拟硬件，可以发起特权请求），也不是纯粹的内核态（因为没有直接控制物理硬件的最高权限）。这种特殊的运行机制确保了虚拟机之间的完全隔离。

四、 1型与2型虚拟机多维对比总结

对比维度	一型虚拟机管理程序 (Type 1)	二型虚拟机管理程序 (Type 2)
底层支撑	直接运行在物理裸硬件上	运行在已有的宿主机操作系统上
VMM 自身身份	本身就是操作系统	宿主机操作系统中的一个普通进程
Guest OS 运行态	运行在虚拟内核态（介于真内核态与用户态之间）	物理 CPU 视角下，完全运行在用户态
资源控制与调用	$VMM$ 直接分配和管理物理硬件	$VMM$ 必须通过宿主机 $OS$ 系统调用间接获取资源
执行效率/性能	极高。接近物理机性能	较低。因多了一层宿主机 $OS$ 的转换和调度
安全性与隔离度	高。一个虚拟机崩溃不影响其他虚拟机	低。若宿主机 $OS$ 崩溃，其上的所有虚拟机全部失效
典型应用场景	企业级服务器、云计算中心、数据中心	个人开发调试、多操作系统轻量级体验

五、 精选例题与深度解析

📝 例题 1：特权级与执行效率问题（单选题）

【题目】 下列关于 1 型（裸金属架构）和 2 型（寄居架构）虚拟机管理程序（VMM）的叙述中，错误的是（ ）。 A. 1 型 VMM 直接运行在裸硬件上，而 2 型 VMM 运行在宿主机操作系统上 B. 2 型虚拟机在执行敏感指令时，由于需要经过宿主机操作系统的转换，其性能一般低于 1 型 C. 在 1 型虚拟机中，客户机操作系统（Guest OS）可以运行在物理 CPU 的内核态（特权级 0） D. 二型虚拟机更适合个人开发者进行日常的多系统开发与测试

【答案】 C

【解析】

• A 项正确：这是 1 型和 2 型 VMM 的本质区别。
• B 项正确：2 型 VMM 本身是一个用户态进程，其敏感指令必须通过 VMM 转换，再调用宿主机操作系统的 API，最终由宿主机操作系统在内核态下执行。多了一次软件层级的转换，因此性能比 1 型更低。
• C 项错误：在 1 型虚拟机中，直接运行在物理裸金属上的 $VMM$ 才是唯一占有物理 CPU 内核态（特权级 0）的软件。客户机 $OS$（Guest OS）虽然“以为”自己运行在内核态，但实际上运行在受限的“虚拟内核态”（物理 CPU 的非特权级），任何敏感指令都会被 $VMM$ 拦截并进行模拟。因此它不能运行在物理 CPU 的内核态。
• D 项正确：2 型虚拟机（如 VMware Workstation）安装简单，无需重新划分整台电脑的系统分区，非常适合普通用户和个人开发者。

📝 例题 2：特权指令拦截与敏感指令模拟（分析题）

【题目】 在虚拟化技术中，敏感指令是指“试图修改系统资源配置或行为的指令”。请简述：在一型虚拟机（裸金属架构）中，当客户机操作系统（Guest OS）执行了一条敏感指令时，整个系统是如何协作处理该指令的？为什么这能体现 Guest OS 运行在“介于内核态和用户态之间”？

【分析过程与标准答案】

1. 协作处理机制：
   • 当 Guest OS 尝试执行敏感指令（例如关机指令或修改页表基址寄存器的指令）时，由于 Guest OS 实际上运行在物理非特权态，该指令触发了硬件异常（Trap/陷入）。
   • 物理 CPU 拦截该异常，自动将控制权移交给直接运行在裸机内核态的虚拟机管理程序（$VMM$）。
   • $VMM$ 接收到硬件中断后，分析该指令的意图，确认其是该 Guest OS 合法的虚拟化请求。
   • $VMM$ 在物理硬件上代为执行该操作（或在软件中模拟该虚拟硬件状态的改变），然后更新该虚拟机的状态。
   • 处理完成后，$VMM$ 将控制权返回给 Guest OS，Guest OS 继续向下执行。
2. 为什么体现“介于二者之间”？
   • 它不像纯用户态：纯用户态程序一碰敏感指令就会因越权直接被操作系统强制杀死（崩溃）。而 Guest OS 执行敏感指令是被允许并且能够成功实现其逻辑效果的。
   • 它不像纯内核态：纯内核态程序可以直接把指令送上物理硬件执行，不需要任何中介。而 Guest OS 的特权指令无法直接作用于物理硬件，必须经过 $VMM$ 的“拦截-翻译-代为执行”。
   • 结论：这种“逻辑上能行使管理职能，但物理上需要被中介控制”的特征，完美地定义了它“介于内核态和用户态之间”的独特定位。
